制藥廠車間布置設計既要考慮車間內部各區域之間的協調，又要考慮車間與廠區的供水、供電、供熱（蒸汽）和管理部門之間的協調，使之密切配合，成為一個有機的整體。
設備布置的任務主要是確定工藝設備的空間位置以及管道、電氣儀表管線的走向和位置，從而為進一步確定建筑物的平面尺寸和立面尺寸提供依據。
一、設備排列順序
設備應盡可能按照工藝流程的順序進行布置，要保證水平方向和垂直方向的連續性，避免物料的交叉往返。為減少輸送設備和操作費用，應充分利用制藥廠廠房的垂直空間來布置設備，設備間的垂直位差應保證物料能順利進出。一般情況下，計量罐、高位槽、回流冷凝器等設備可布置在較高層，反應設備可布置在較低層，過濾設備、貯罐等設備可布置在最底層。多層制藥廠廠房?jì)鹊脑O備布置既要保證垂直方向的連續性，又要注意減少操作人員在不同樓層間的往返次數。
二、設備排列方法

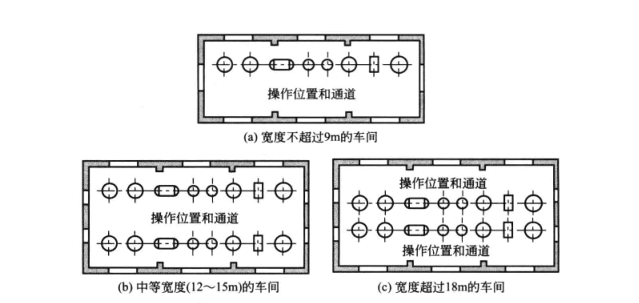

設備在制藥廠廠房?jì)鹊呐帕蟹椒筛鶕扑帍S(chǎng)廠房寬度和設備尺寸來確定。對于寬度不超過9m的車間，可將設備布置在制藥廠廠房的一邊，另一邊作為操作位置和通道，如圖1（a）所示。對于中等寬度（12～15m）的車間，廠房?jì)瓤刹贾脙膳旁O備。兩排設備可集中布置在廠房中間，而在兩邊留出操作位置和通道，如圖1（b）所示。也可將兩排設備分別布置在廠房?jì)蛇?，而在中間留出操作位置和通道，如圖1（c）所示。對于寬度超過18m的車間，可在廠房中間留出3m左右的通道，兩邊分別布置兩排設備，每排設備各留出1.5～2m的操作位置。
圖1
三、操作間距

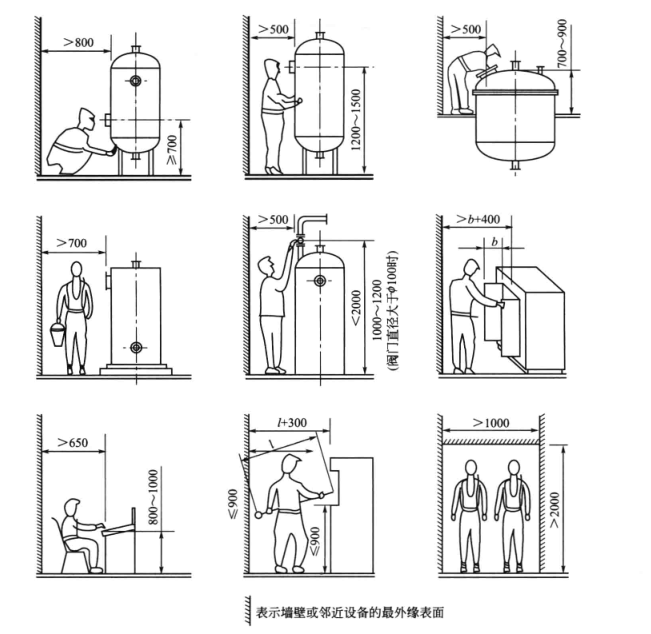

在布置設備時，不僅要考慮設備自身所占的位置，而且要考慮相應的操作位置和運輸通道。有時還要考慮堆放一定數量的原料、半成品、成品和包裝材料所需的面積和空間。操作人員操作設備所需的最小距離如圖2所示。
圖2
四、安全距離

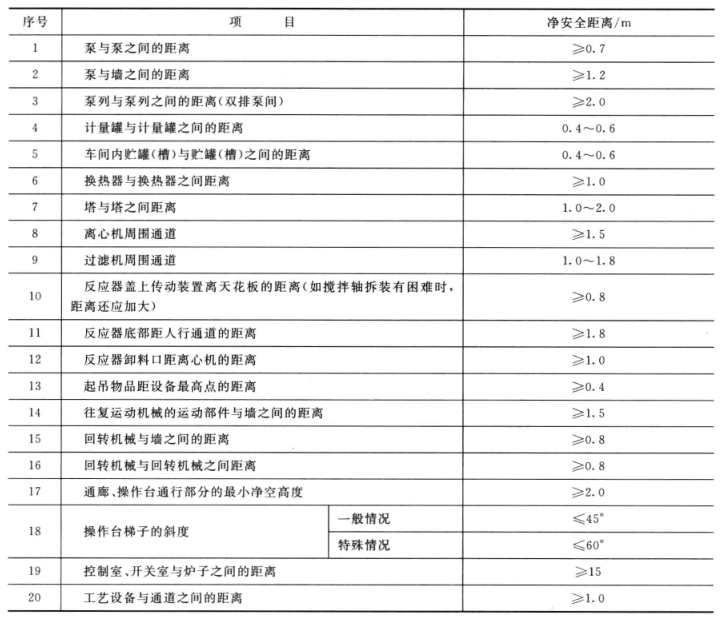

設備與設備之間以及設備與建筑物之間還應留有一定的安全距離。安全距離的大小不僅與設備的種類和大小有關，而且與設備上連接管線的多少、管徑的大小以及檢修的頻繁程度等因素有關。設備的安全距離目前尚無統一規定，對于中小型車間內的設備布置，設備的安全距離可參考下表。
圖3
此外，相同設備、同類型設備以及性質相似的設備應盡可能幾種布置在一起，以便集中管理，統一操作。
