在藥廠設計中,藥廠廠房的結構設計是整個廠房設計的重中之重,藥廠的結構設計主要包括藥廠廠房高度設計、車間設計、車間布置、平面設計等,下面華盛興邦就談下藥廠廠房結構設計要點。
一、藥廠廠房的高度
藥廠廠房的高度主要決定于工藝設備布置、安裝和檢修要求,同時也要考慮通風、采光和安全要求。一般框架或混合結構的多層廠房,層高多采用5m~6m,不得低于4.5m;走道、操作臺通行部分的最小凈高度不得低于2m,即使不經常通行的地方其凈高度不得低于1.9m。每層高度盡量相同,不宜變化過多。層高應該采用300mm的模數。
在高溫及有毒氣體的廠房應適當增加凈高度,利于通風。
在藥廠設計中,在設計廠房空間高度時,除了設備的本身高度外,要考慮設備頂部凸出部分,如儀表、閥門和管路的附屬物,以及設備安裝和檢修高度。有時還要考慮設備內取出物的高度(如攪拌器等)。

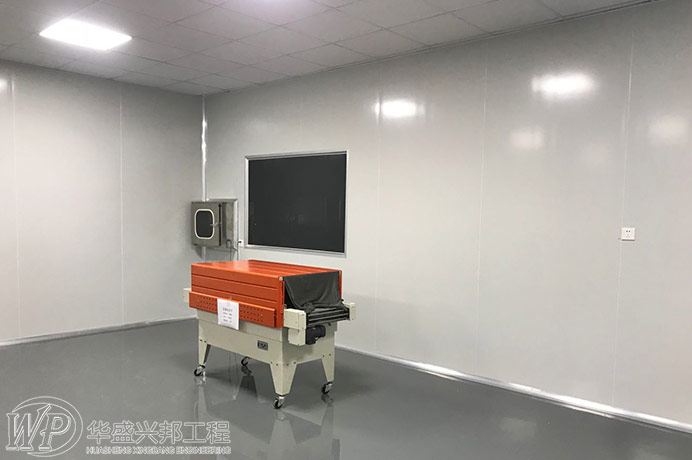

二、制藥車間的平面形式與布置
制藥車間設計對于藥廠設計來說最為重要,制藥車間的平面形式一般如下。
廠房的平面輪廓:有長方形、正方形、L型、T型、E型、型等。其中以長方形最常見。
長方形:適用于中小型廠房。其主要優點是便于建筑廠房的定型化和施工方便,其次在設備布置上具有較大彈性,也有利于日后的發展安排。有利于自然采光和通風。L型、T型平面廠房適用于比較復雜的車間,也比較常用,其主要優點是,外部管道可由二個或三個方向進出車間。
正方形:除具備矩形平面的特點外,可節約圍護結構周長約25%,通用性強,有利于抗震,應用較多。
三、藥廠廠房寬度、長度和柱距
廠房的寬度、長度等數據的確定是藥廠設計的重要環節。
多層廠房的總寬度,由于受到自然采光和通風的限制,應不超過24m,一般為12m和15m。單層廠房的總寬度,不超過30m,一般為18m。寬度較小的單層廠房?jì)纫话悴辉O立柱,即采用單跨,跨度為廠房的寬度。
常用的廠房跨度有6m,9m,12m,15m,18m,24m,30m等數種。一般有機化工車間,其寬度常為2~3個柱網跨度,其長度則根據生產規模及工藝要求來決定。
一般多層廠房采用6×6m的柱網,若柱網的跨度因生產及設備要求必須加大時,一般不應超過12m。
四、藥廠廠房層數
在GMP技術改造和新建工程中,以?xún)蓪?、三層為多。且為鋼筋混凝土框架結構。
