1.對于藥廠設計來說,凈化車間風管與部件支、吊架的預埋件、射釘或膨脹螺栓的位置應正確,牢固可靠,埋入部分應去除油污,并不得涂漆。
2.對于藥廠設計來說,凈化車間的金屬風管支、吊架間距如無設計要求時,對于不保溫風管應符合圖1和圖2的要求。

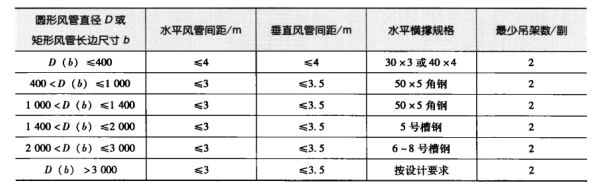

圖1
3.對于保溫金屬風管,由于選用的保溫材料不同,其風管的單位長度質量也會(huì )不同,水平安裝時,支吊架的間距應按設計要求。如無設計要求,水平安裝時,其吊架的最大間距可參照圖2的規定。

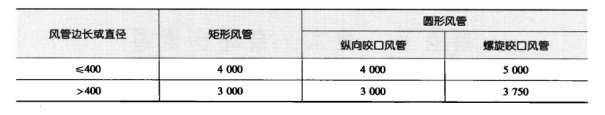

圖2
4.在彎頭、三通處應適當增加支(吊)架。
5.支、吊托架不能設置在風口、風閥、檢視門及測定孔等部位,以免影響使用和觀測。距離風口或接插管的距離不宜小于200mm。
6.當水平懸吊的主、干風管長度超過20m時,應設置防止擺動的固定點,每個系統不應少于1個。
7.風管的連接應平直、不扭曲。明裝風管水平安裝時,水平度的允許偏差為3/1000,總偏差不應大于20mm。明裝風管垂直安裝時,垂直度的允許偏差為2/1000,總偏差不應大于20mm。明裝風管的位置應正確、無明顯偏差。
8.風管與風管連接時,同一管段的緊固件螺母或螺桿應位于同一側,且要放置鍍鋅墊片。
9.多葉閥、蝶閥、插板閥等調節裝置應安裝在便于調節的部位。
10.對于藥廠設計來說,吊架、托架不能直接與風管接觸,中間應墊以堅固的隔熱材料,厚度同保溫層,防止產生冷橋。
11.風管穿出屋面時應設法固定并設防雨罩,如圖3所示。
圖3
